Pemesinan CNC 4-Sumbu: Pandhuan Paling Lengkap
Yen sampeyan ana ing industri manufaktur, sampeyan ngerti yen presisi, efisiensi, lan kemampuan kanggo nggawe bagean kompleks iku ora bisa ditawarake. Sanajan mesin CNC 3-sumbu isih dadi andalan kanggo produksi dhasar, Pemesinan CNC 4-sumbu wis muncul minangka solusi utama kanggo nggawe komponen rumit kanthi pirang-pirang sisih kanthi akurasi sing ora ana tandhingane lan nyuda wektu produksi. Pandhuan iki nerangake kabeh sing perlu sampeyan ngerti babagan mesin CNC 4-sumbu—wiwit saka definisi dhasar lan carane kerjane nganti kauntungan utama, aplikasi, lan perbandinge karo sistem 3-sumbu lan 5-sumbu. Apa sampeyan pabrikan sing wis pengalaman utawa anyar ing teknologi CNC canggih, sumber daya iki bakal mbantu sampeyan mbukak potensi lengkap mesin 4-sumbu kanggo kabutuhan produksi sampeyan. Kanggo pandhuan ahli babagan ngetrapake CNC 4-sumbu ing alur kerja sampeyan, hubungi HLW ing +86 18664342076 utawa info@helanwangsf.com.
Apa iku pemesinan CNC 4-sumbu?
Pemesinan CNC (Computer Numerical Control) ngotomatisasi gerakan piranti liwat piranti lunak sing wis diprogram sadurunge, mbentuk bahan mentah kaya logam, plastik, kayu, lan komposit dadi bagean rampung kanthi campur tangan manungsa sing minimal. Pemesinan CNC 4-sumbu nambahake sistem dhasar 3-sumbu (sumbu linier X, Y, Z) kanthi nambah siji sumbu rotary kaping papat—biasane as A, sing muter ngubengi as X.
Sumbu rotari iki biasane minangka meja rotari presisi utawa platform trunnion sing ngamanake potongan kerja, supaya bisa miring, muter, utawa rotasi tanpa ngencengi maneh kanthi manual. Motor servo presisi dhuwur nyelarasake gerakan kabeh papat sumbu, ngidini pangolahan terus-terusan ing pirang-pirang sisih lan sudut saka bagean mung kanthi siji pangaturan. Beda karo mesin 3-sumbu sing winates mung kanggo gerakan linier lan pangolahan siji sisih, sistem 4-sumbu menehi keluwesan kanggo nggawe wujud geometris kompleks, fitur miring, lan permukaan kontur sing biyen mokal utawa larang banget kanggo diprodhuksi.
Pemesinan CNC 4-sumbu kasedhiya ing loro jinis operasi utama, saben cocog kanggo kabutuhan produksi tartamtu:

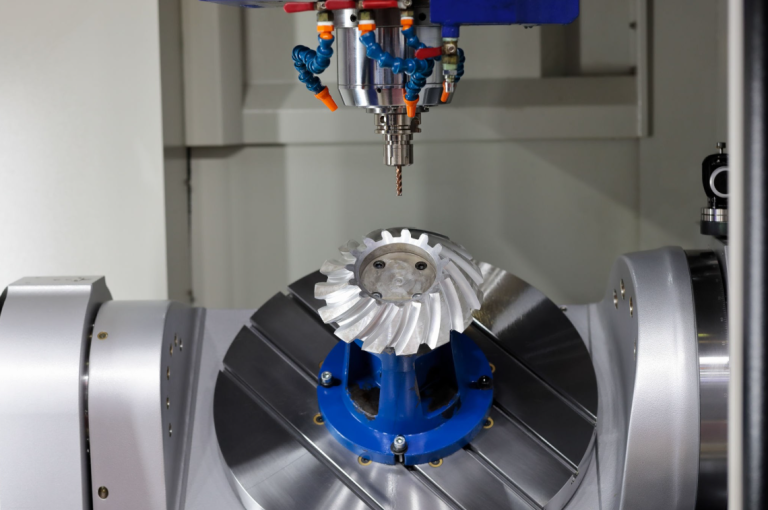

- Pemesinan posisi (indeksasi): As rotary mandheg lan dikunci ing panggonané sadurungé motong diwiwiti. Iki cocog kanggo ngolah bolongan miring, untu gir, utawa bagean pirang-pirang sisih sing mbutuhake posisi tartamtu.
- Pemesinan simultan: As rotari muter nalika Piranti motong iki lagi obah, ngidini pambentukan kontur terus-terusan sing rumit kaya bilah turbin, lobe cam, lan fitur spiral.
Pemesinan CNC 4-Sumbu vs. 3-Sumbu vs. 5-Sumbu
Kanggo mangerteni regane mesin CNC 4-sumbu, penting banget mbandhingake karo sistem CNC utama liyane sing digunakake ing manufaktur. Saben konfigurasi sumbu nduweni kaunggulan lan watesan sing beda, saengga pilihan sing pas gumantung marang kerumitan bagean, volume produksi, lan syarat presisi.
Pemesinan CNC 3-Sumbu
Mesin 3-sumbu mung makarya ing sumbu linear X, Y, lan Z, saéngga cocog kanggo bagean 2D lan 2.5D sing prasaja kaya profil datar, bolongan sing dibor, lan bolongan ulir. Mesin iki irit biaya lan gampang diprogram, nanging watesan paling gedhé yaiku kudu kerep ngencengi maneh kanthi manual kanggo ngolah pirang-pirang sisih saka bagean. Iki ora mung nambah wektu produksi nanging uga ngenalake risiko kesalahan manungsa, sing nyebabake toleransi ora konsisten lan kualitas permukaan sing luwih ala. Pemesinan 3-sumbu ora bisa ngasilake fitur miring utawa sudut majemuk, saéngga ora cocog kanggo komponen aerospace, medis, utawa otomotif sing kompleks.
Pemesinan CNC 4-sumbu
Tambahan poros A rotari meh ngatasi kabèh watesan mesin 3-poros. Siji setelan ngidini ngolah nganti papat sisih potongan kerja, ngilangi kabutuhan piranti penahan lan ngatur posisi bola-bali. Iki nyebabake toleransi luwih ketat, wektu siklus luwih cendhak, lan risiko kesalahan luwih sithik. Sistem 4-poros unggul ing ngasilake fitur miring (disesuaikan ing siji sumbu linear) lan kontur 3D prasaja, lan padha ngasilake keseimbangan sampurna antara presisi lan biaya—dadi ideal kanggo produksi volume sithik nganti sedheng kanthi presisi dhuwur.
Pemesinan CNC 5-Sumbu
lima-sumbu mesin nambahaké sumbu rotari kapindho (B-sumbu, muter ngubengi sumbu Y, utawa C-sumbu, muter ngubengi sumbu Z) ing setelan 4-sumbu, supaya bisa nggarap fitur sudut majemuk (sing disetel ing loro sumbu linear) lan permukaan 3D sing ultra-kompleks. Iki kasedhiya ing konfigurasi 3+2 (posisional) lan konfigurasi sing terus-terusan sakabehe, nanging regane larang banget kanggo mesin lan keahlian pemrograman. Pemesinan 5-sumbu diwatesi kanggo bagean sing paling rumit (umpamane komponen mesin dirgantara), dene 4-sumbu nawakake solusi sing luwih irit biaya kanggo umume kabutuhan produksi sing kompleks.
Bedane Penting Siji Sekedhap
| Fitur | CNC 3-sumbu | CNC 4-sumbu | CNC 5-sumbu |
|---|---|---|---|
| Poros | X, Y, Z (linear) | X, Y, Z + A (rotary) | X, Y, Z + 2 sumbu putar |
| Bagéan Kompleksitas | Mung 2D/2.5D | Fitur miring, 3D prasaja | Sudut majemuk, 3D sing ultra-kompleks |
| Persyaratan Pangaturan | Pirang-pirang piranti | Piranti siji | Piranti siji |
| Toleransi Konsistensi | Andhap (resiko kesalahan manungsa) | Dhuwur (tanpa mindhah posisi) | Sangat dhuwur |
| Biaya (Mesin/Operasi) | Andhap | Sedheng | Sangat dhuwur |
| Keahlian Pemrograman | Dasar | Tengah | Lanjutan |
Jenis-jenis Utama Mesin CNC 4-Sumbu
Teknologi CNC 4-sumbu disesuaikan karo loro jinis mesin utama, saben dioptimalake kanggo bahan tartamtu lan aplikasi produksi: Mesin bubut CNC 4-sumbu lan Router CNC 4-sumbu. Kalorone nggunakake sumbu rotary kanggo pangolahan saka pirang-pirang sisih, nanging béda ing kekakuan, kacepetan, lan kesesuaian bahan.
Mesin Frese CNC 4-Sumbu
Dirancang kanggo Pemesinan logam tugas abot, Mesin bubut CNC 4-sumbu nduwèni konstruksi tertutup sing kaku kanggo nampung cairan lan serpihan logam, karo spindel torsi dhuwur kanggo ngolah bahan atos kaya baja, aluminium, lan titanium. Dilengkapi meja trunnion utawa platform puter minangka sumbu papat, mesin bubut iki bisa ngolah geometri 3D sing rumit ing pirang-pirang sisih potongan kerja mung kanthi siji muatan. Iki dadi standar emas kanggo ngasilake komponen presisi kaya ruang angkasa sayap turbin, medis cangkokan, cetakan, mati, lan suku cadang mesin otomotif. Sinkronisasi spindel lan unit rotary njamin pangolahan multi-permukaan sing akurat sanajan kanggo desain sing paling rinci.
Router CNC 4-sumbu
Dioptimalake kanggo bahan non-logam, router CNC 4-sumbu bisa digunakake kanggo kayu, plastik, busa, komposit, lan aloi entheng. Piranti iki nduwèni desain kerangka mbukak supaya gampang mbusak serpihan lan serbuk, lan bisa mlaku kanthi kacepetan lan umpan luwih dhuwur tinimbang mesin bubut kanggo produktivitas maksimal karo bahan sing kurang padhet. Sumbu rotari ngidini profil 3D sing kompleks ing pirang-pirang sisih potongan kerja, nggawe iki ideal kanggo model arsitektur, wadah elektronik, tandha, bagean prototipe, lan tampilan titik tuku. Router 4-sumbu nawakake solusi ekonomis kanggo produksi jumlah cilik komponen rumit non-logam, nglengkapi kemampuan presisi pangolahan logam saka gerinda 4-sumbu.
Kauntungan Tanpa Tanding saka Pemesinan CNC 4-Sumbu
Pemesinan CNC 4-sumbu wis dadi landasan pabrikan modern majeng amarga bisa ngatasi watesan sistem 3-sumbu lan tetep luwih gampang diakses tinimbang teknologi 5-sumbu. Kauntungan utamane langsung nyebabake kualitas suku cadang sing luwih apik, biaya produksi sing luwih murah, lan keluwesan desain sing luwih gedhe:
1. Kontrol presisi lan toleransi unggul
Kanthi ngilangi pangencangan lan panyelarasan manual, pangolahan 4-sumbu ngilangi risiko kesalahan manungsa sing kerep kedadeyan ing produksi 3-sumbu. Sumbu rotari ngidini pangolahan presisi kanggo relief sing diputer, kontur asimetris, lan fitur miring kanthi toleransi sing super ketat—penting kanggo industri kaya dirgantara lan medis, ing ngendi kinerja bagean gumantung marang dimensi sing pas. Jalur alat sing konsisten lan geter sing suda uga nyebabake Finishing permukaan sing luwih apik, ngilangi kabutuhan kanggo operasi finishing sekunder ing akèh kasus.
2. Fleksibilitas Desain Tanpa Tanding
Pemesinan CNC 4-sumbu mbukak kemungkinan desain anyar kanthi ngidini produksi wangun geometris sing kompleks sing ora bisa digawe nganggo sistem 3-sumbu. Mesin iki bisa ngolah macem-macem bahan—saka plastik lan kayu nganti logam atos lan komposit—lan ngasilake wangun bebas, komponen sing diukir, lan bagean sing disesuaikan sacara anatomi (umpamane implan ortopedi). Desain sing digawe ing piranti lunak CAD bisa langsung diterjemahake dadi produksi fisik, tanpa watesan saka watesan mesin.
3. Nambah Produktivitas lan Ngurangi Biaya Tenaga Kerja
Siji setelan waé wis cukup kanggo ngolah pirang-pirang sisih lan sudut saka potongan kerja, kanthi drastis nyuda wektu siklus dibandhingake karo mesin 3-sumbu. Ora perlu mbaleni mbukak klem, mriksa maneh, lan mindhah posisi bola-bali, sing nyuda tenaga kerja manual lan mbebasake operator supaya bisa fokus ing tugas produksi kritis liyane. Kanggo produksi partai, sistem 4-sumbu uga bisa ngolah pirang-pirang bagean sakaligus, luwih nambah throughput. Ing salah siji conto nyata, sawijining bagean sing mbutuhake loro fixture kapisah (biaya total £1.800) nganggo mesin 3-sumbu diprodhuksi nganggo siji fixture regane £1.000 kanthi teknologi 4-sumbu—ngurangi biaya fixture lan ngilangi wektu lan kesalahan nalika ngganti fixture.
4. Produksi Presisi Dhuwur sing Efisien Biaya
Sanajan mesin 4-axis duwé biaya wiwitan sing luwih dhuwur tinimbang sistem 3-axis, pangiritan ing tenaga kerja, piranti penahan, wektu siklus, lan operasi sekunder maringi bali modal (ROI) kanthi cepet. Iki dadi pilihan sing luwih ekonomis tinimbang mesin 5-axis kanggo umume kabutuhan produksi sing kompleks, saéngga bisa diakses déning pabrikan cilik lan menengah uga fasilitas produksi gedhé. Kanggo produksi volume sithik lan presisi dhuwur—kaya prototyping utawa fabrikasi kustom—pemesinan 4-sumbu iku pilihan paling efisien saka segi biaya ing pasar.
Aplikasi lan Industri Penting kanggo Pemesinan CNC 4-Sumbu
Pemesinan CNC 4-sumbu cukup serbaguna kanggo nglayani meh kabèh industri manufaktur, kanthi fokus khusus ing sektor-sektor sing mbutuhake presisi dhuwur, geometri kompleks, lan volume produksi saka sithik nganti sedheng. Kamampuané kanggo ngasilake bagean-bagean rumit mung kanthi siji pangaturan nggawe iki dadi ora bisa dipisahake saka industri lan aplikasi ing ngisor iki:
Antariksa
Manufaktur aerospace gumantung marang mesin CNC 4-sumbu kanggo komponen kritis kaya bilah turbin, nosel mesin pesawat, suku cadang landing gear, lan baling-baling. Komponen-komponen iki mbutuhake kurva majemuk, toleransi ketat, lan integritas struktural sing dhuwur—kabeh mau gampang dipenuhi dening sistem 4-sumbu. Kamampuan kanggo ngolah komponen logam sing kompleks mung ing siji pangaturan uga njamin patuh marang standar kualitas lan keamanan sing ketat ing industri aerospace.
Kedokteran
Industri medis entuk manfaat saka pangolahan 4-sumbu kanggo produksi komponen presisi kustom lan standar, kalebu implan ortopedi (dhuwut, pinggul, implan tulang punggung), soket lan sendi prostetik, piranti bedah, lan model untu. Komponen medis sing disesuaikan sacara anatomi mbutuhake permukaan sing dibentuk lan berkontur sing bisa diprodhuksi dening sistem 4-sumbu miturut spesifikasi pasien kanthi tepat, kanthi presisi sing dibutuhake kanggo njamin biokompatibilitas lan kinerja.
Otomotif
Pemesinan CNC 4-sumbu digunakake kanggo nggawe komponen mesin lan transmisi otomotif, aktuator hidrolik, bagean injeksi bahan bakar, lan poros. Bagean-bagean iki asring nduwèni bolongan miring, kontur rumit, lan toleransi ketat, lan sistem 4-sumbu ngidini produksi sing efisien nalika njaga konsistensi sing dibutuhake kanggo produksi massal otomotif (lan pambangunan kustom kanthi volume cilik).
Nggawe cetakan lan dies
Cetakan lan dies kanggo injeksi cetakan, penuangan, lan pengepresan mbutuhake geometri 3D sing rumit lan rampung permukaan sing tepat. Mesin bubut CNC 4-sumbu ngolah piranti kasebut mung kanthi siji pangaturan, ngilangi kabutuhan piranti penahan piranti sing pirang-pirang lan njamin toleransi ketat sing dibutuhake kanggo replikasi bagean bermutu dhuwur. Iki nyuda wektu produksi cetakan lan nambah daya tahan piranti.
Fabrikasi Kustom lan Prototipe
Kanggo pangembangan produk lan fabrikasi khusus, mesin 4-sumbu ngidini iterasi desain sing cepet kanthi wektu nyetel minimal. Para pembuat prototipe bisa nggawe bagean 3D sing rumit langsung saka model CAD, nguji desain kanthi cepet lan irit sadurunge produksi lengkap. Iki uga cocog kanggo barang konsumen khusus kaya cangkang elektronik, piranti cilik, lan bagean plastik sing wujude kontur.
Minyak lan Gas & Militer/Pertahanan
Industri minyak lan gas nggunakake mesin 4-sumbu kanggo komponen tekanan dhuwur kaya katup lan bantalan, dene militer lan pertahanan ngandelake mesin iki kanggo ngasilake suku cadang kinerja presisi. Kaloro sektor mau mbutuhake suku cadang sing bisa tahan kahanan ekstrim, lan sistem 4-sumbu nyedhiyakake akurasi lan integritas struktural sing dibutuhake kanggo aplikasi kritis iki.
Pemesinan CNC 4-Sumbu: Pertimbangan Penting kanggo Implementasi
Sanajan mesin CNC 4-sumbu menehi kauntungan gedhe, implementasi sing sukses mbutuhake perencanaan sing tliti lan pertimbangan faktor-faktor ing ngisor iki:
Keahlian Pemrograman
Pemesinan 4-sumbu mbutuhake katrampilan pemrograman tingkat menengah, amarga operator kudu sinau ngontrol sumbu rotari lan nyelarasake gerakane karo sumbu linier X, Y, Z. Pemesinan 4-sumbu simultan uga mbutuhake Piranti lunak CAM sing bisa nggarap 4 sumbu (umpamane Fusion 360), sing bisa ngasilake jalur piranti sing rumit kanggo kontouring terus-terusan. Pemesinan posisi luwih prasaja, nggunakake G-code dhasar kanggo indeksing, nanging nandur modal ing pelatihan operator iku penting banget kanggo mbukak potensi lengkap mesin 4-sumbu sampeyan.
Pegangan lan penempatan piranti
Penegangan bahan sing efektif iku penting kanggo mesin 4-sumbu, amarga bahan kerja kudu dipasang kanthi aman ing sumbu rotari kanggo mesin saka pirang-pirang sisih. Solusi penegangan bahan sing umum kalebu:
- Lampu tombstonePiring multi-sisih sing nambah area pasang benda kerja nganti 116%, supaya pirang-pirang bagean bisa dipoles bebarengan.
- Cengkram lathe: 3-rahang (biaya murah, kenyamanan dhuwur), 4-rahang (presisi dhuwur), lan collet chuck (ultra-presisi kanggo bahan bunder) kanggo ngamanake bagean silindris.
- Penyepit 4-sumbuKanggo bagean sing prasaja, vises ngidini pangolahan telung sisih ing siji pangaturan lan bisa dipasang paralel kanggo produksi partai.
HLW nawakake solusi penahan kerja lan perancangan fixture khusus kanggo mesin 4-sumbu—hubungi para ahli kita ing +86 18664342076 utawa info@helanwangsf.com kanggo rekomendasi sing disesuaikan.
Pilihan Mesin
Nalika milih mesin CNC 4-sumbu, pertimbangna kabutuhan bahan (logam vs. non-logam), volume produksi, lan kompleksitas bagean. Kanggo pangolahan logam, pilih mesin milling 4-sumbu sing kaku kanthi spindel torsi dhuwur; kanggo non-logam, mesin router 4-sumbu kanthi kemampuan kecepatan dhuwur iku ideal. HLW nyedhiyakake macem-macem mesin CNC 4-sumbu, kalebu pusat pangolahan vertikal sing dioptimalake kanggo presisi lan produktivitas, kanthi kemampuan njaga dimensi kritis lan toleransi sing super ketat kanggo loro prototipe lan produksi massal.
Biaya pangopènan lan operasi
Mesin 4-sumbu nduwèni biaya pangopènan luwih dhuwur tinimbang sistem 3-sumbu amarga komponen sumbu putar sing rumit, nanging pangopènan rutin (umpamane pelumasan, mriksa backlash) njamin kinerja jangka panjang lan nyuda wektu mandheg. Nalika ngetung ROI, kalebu pangiritan saka nyuda tenaga kerja, piranti fiksasi, lan wektu siklus—iki meh tansah ngimbangi biaya operasional sing luwih dhuwur.
Napa milih HLW kanggo kabutuhan mesin CNC 4-sumbu sampeyan?
HLW minangka panyedhiya unggulan solusi mesin CNC canggih, kanthi puluhan taun pengalaman ndhukung pabrikan ing bidang dirgantara, medis, otomotif, pembuatan cetakan, lan liya-liyane. Proses kita sing wis disertifikasi ISO 90001, teknologi pangukuran CMM, lan prosedur jaminan kualitas sing ketat njamin saben bagean sing kita produksi nyukupi standar presisi lan kualitas paling dhuwur. Kita nawakake:
- Layanan mesin CNC 4-sumbu kustomSaka prototipe nganti produksi masal, disesuaikan karo spesifikasi bagean lan volume produksimu.
- Pandhuan teknis saka ahliTim kita bakal mriksa aplikasi panjenengan, nyaranake mesin 4-sumbu lan solusi pangencang kerja sing paling optimal, lan mesthekake panjenengan bisa nggunakake kabeh kemampuan teknologi 4-sumbu.
- Dukungan komprehensifSaka pelatihan pemrograman nganti pangopènan sing terus-terusan, kita tansah nyengkuyung para pelanggan ing saben langkah alur kerja saka rancangan nganti produksi.
- Piranti paling modhèrenPusat mesin vertikal 4-sumbu kita nyedhiyakake presisi, produktivitas, lan keluwesan sing ora ana tandhingané kanggo kabutuhan mesin komplek sampeyan.
Apa sampeyan kepengin nganyari saka pemesinan 3-sumbu dadi 4-sumbu utawa ngoptimalake alur kerja 4-sumbu sing wis ana, HLW duwe keahlian lan piranti kanggo mbantu sampeyan sukses.
Kesimpulan
Pemesinan CNC 4-sumbu iku gabungan sampurna antarane presisi, keluwesan, lan efisiensi biaya kanggo manufaktur modern. Kanthi nambah sumbu rotasi ing setelan 3-sumbu tradisional, iki ngilangi watesan pangaturan posisi manual, mbukak kemungkinan desain anyar, lan nyedhiyakake produktivitas luwih dhuwur lan kualitas bagean sing luwih apik—kabeh kanthi rega luwih terjangkau tinimbang teknologi 5-sumbu. Iki dadi solusi utama kanggo industri sing mbutuhake bagean rumit lan presisi dhuwur, saka aerospace lan medis nganti otomotif lan pembuatan cetakan, lan nawakake bali modal sing cepet kanggo pabrikan saka kabeh ukuran.
