Mecanizado CNC de engranajes cónicos: el dominio de la precisión en centros multieje

En los sistemas de transmisión de alto rendimiento, los engranajes cónicos son componentes fundamentales encargados de redirigir la potencia mecánica. Sin embargo, para la mayoría de los talleres mecánicos, Mecanizado CNC de engranajes cónicos supone un importante obstáculo técnico. Sus intrincados perfiles de dientes involutos, los cambios en el grosor de los dientes y las estrictas tolerancias de laminación de doble flanco hacen que las configuraciones tradicionales de tres ejes se vean completamente desbordadas.

Para fabricar engranajes cónicos a medida capaces de soportar las altas revoluciones por minuto (RPM) de los ejes eléctricos de los vehículos eléctricos (VE) modernos o el juego casi nulo que se requiere en los actuadores aeroespaciales, no basta con basarse únicamente en trayectorias de herramienta básicas generadas por CAM. Se necesita una combinación sólida de técnicas multieje, configuraciones de herramientas especializadas e instinto real a la hora de mecanizar en el taller.

Elegir la configuración: ¿ranurado tradicional o fresado multieje?

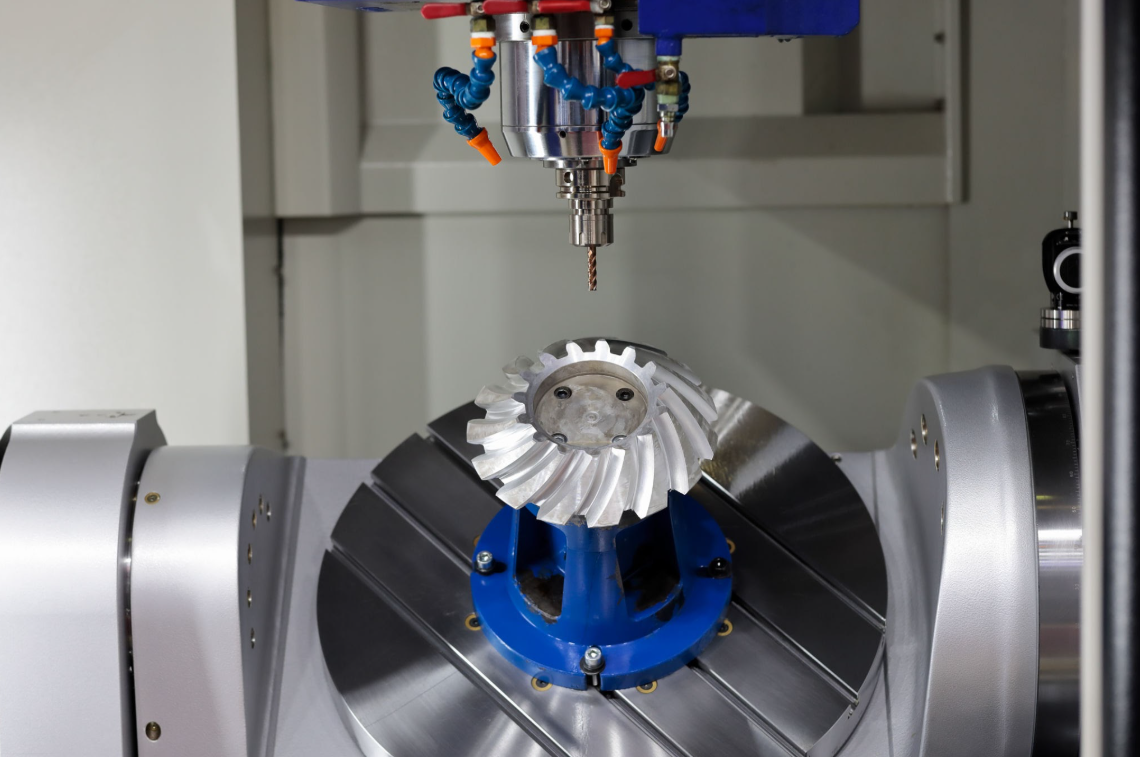

Históricamente, la fabricación de engranajes cónicos rectos o en espiral requería máquinas específicas de fresado por dentado o de conformado. Aunque resultan muy eficientes para series de producción a gran escala, los plazos de entrega y los costes de los accesorios a medida y las fresas específicas suelen suponer una limitación. Hoy en día, el uso de centros de torneado-fresado de alta gama o de máquinas simultáneas Mecanizado CNC de 5 ejes Los centros equipados con herramientas estándar se han convertido en la estrategia preferida para series de alta flexibilidad y volúmenes bajos o medios.

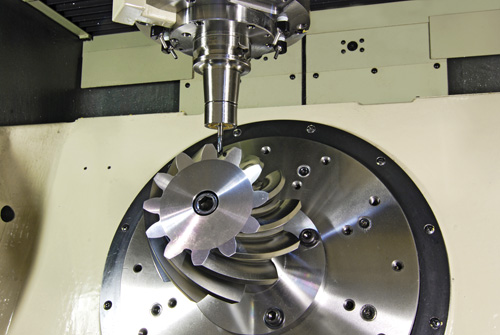

En el caso de los engranajes cónicos de módulo medio a grande, la aplicación de un proceso de “máquina estándar + herramientas intercambiables estándar” funciona a la perfección. Tras generar un modelo 3D preciso, el software CAM planifica las pasadas de desbaste utilizando el fresado adaptativo por cavidades o el fresado de inmersión. Esto deja un margen de acabado uniforme en todos los flancos. La ventaja de este método es que evita la necesidad de utilizar cabezales de corte específicos: una fresa de punta redonda o de punta cuadrada de metal duro macizo de alta calidad puede encargarse del trabajo pesado.

Estrategias en la planta de producción: cómo resolver tres problemas clave relacionados con los engranajes cónicos

Para alcanzar la precisión de clase 12 de la AGMA, es necesario mitigar tres variables distintas relacionadas con el suelo:

1. Eliminación de las vibraciones de la herramienta durante el acabado de perfiles

Al acabar el flanco de un engranaje cónico, la zona de contacto entre el filo de corte y las superficies cónicas de los dientes cambia constantemente, lo que a menudo provoca vibraciones en la herramienta. Estas vibraciones dejan microarmónicos en toda la superficie, lo que provoca un chirrido en el engranaje y un fallo prematuro. Para evitarlo, se recomienda adoptar una estrategia de “profundidad de corte reducida y velocidad de avance elevada” durante la pasada final. El uso de una fresa esférica de alta hélice también dirige las fuerzas de corte resultantes axialmente hacia el husillo, lo que reduce la deflexión radial.

2. Aplicación del «power skiving» a geometrías complejas

Si tu taller utiliza máquinas de torneado y fresado rígidas, Power Skiving supone un cambio revolucionario. Al sincronizar los husillos de la fresa y de la pieza de trabajo en un ángulo preciso entre ejes cruzados, este proceso de corte continuo se ejecuta entre 2 y 3 veces más rápido que el tallado tradicional. Al mecanizar componentes combinados, como un engranaje cónico con una ranura interna integrada, el skiving de potencia realiza el torneado, el fresado frontal y el tallado de engranajes en una sola sujeción. Esto elimina por completo los errores de concentricidad acumulados derivados del volteo de la pieza.

3. Control de la deriva térmica y la deformación del material

El desbaste pesado de aceros para engranajes, como el 8620H o el 20CrMnTi, genera enormes cantidades de calor por fricción localizado. Pasar directamente a las pasadas de acabado provocará una distorsión del perfil debido a la expansión térmica de la pieza y al alargamiento del husillo. Una secuencia operativa fiable requiere separar las etapas: realizar el desbaste pesado, enviar las piezas en bruto a un recocido de alivio de tensiones y activar la compensación térmica en la máquina antes de proceder al acabado con un sistema de refrigeración por inundación de gran caudal.

El reto del acabado duro

Tras la cementación y el temple, las superficies de los engranajes suelen alcanzar durezas superiores a 60 HRC. Este tratamiento térmico provoca inevitablemente una ligera distorsión geométrica. Para corregir estas últimas centésimas de milímetro, los talleres recurren al fresado en frío o al rectificado de engranajes con CNC. El uso de plaquitas de PCBN (nitruro de boro cúbico policristalino) permite a los operarios eliminar la capa deformada a altas velocidades superficiales, lo que da como resultado un acabado superficial especular y un patrón de contacto entre los dientes perfectamente centrado.

En definitiva, llevar a cabo con éxito Mecanizado CNC de engranajes cónicos Todo se reduce a mantener un control estricto sobre la interpolación multieje, gestionar la disipación del calor y ajustar los parámetros en función de los indicadores de desgaste de las herramientas. Lograr con precisión estos detalles concretos es lo que te permite conservar en tu taller los contratos de alta precisión para sistemas de transmisión, que generan grandes márgenes.
